Трансформаторы ТСЗЛ

Назначение и условия эксплуатации

Сухие трёхфазные трансформаторы серии ТСЗЛ с литой изоляцией обмоток, заключённые в защищённый металлический кожух, предназначены для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Они применяются на объектах с повышенными требованиями к пожарной безопасности и надёжности: в жилых и общественных зданиях, больницах, школах, торговых центрах, на станциях метрополитена, в промышленных цехах с чистым производством, а также в местах, где требуется дополнительная защита от прикосновений и механических воздействий.

Трансформаторы ТСЗЛ рассчитаны на длительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — не более 80% при +25 °C, без конденсации;
• окружающая среда — невзрывоопасная, тип атмосферы II по ГОСТ 15150, без токопроводящей пыли и химически агрессивных газов.

Производство и эксплуатация ведутся в соответствии с ГОСТ Р 54827-2011, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТСЗЛ в нескольких климатических исполнениях, ориентированных на закрытые помещения.

Категория размещения 3 по ГОСТ 15150-69 является стандартной. Кожух IP21 обеспечивает защиту от вертикально падающих капель и пыли, что позволяет устанавливать ТСЗЛ в общих технических помещениях без дополнительных ограждений.

Специфика и особенности

Трансформаторы ТСЗЛ объединяют литую изоляцию обмоток из эпоксидного компаунда и защитный металлический кожух заводского исполнения. Это даёт двойную защиту: электрическую прочность и самозатухание литого блока, а также механическую защиту от внешних воздействий и прикосновений.

• обмотки ВН и НН залиты эпоксидной смолой с кварцевым наполнителем — класс нагревостойкости F (155 °C) или H (180 °C);
• защитный кожух IP21 (или IP31 по заказу) из листовой стали с вентиляционными жалюзи и дверцами;
• самозатухающая изоляция не горит и не выделяет токсичных газов;
• отсутствие масла исключает необходимость маслоприёмников и систем пожаротушения;
• высокая стойкость к токам КЗ и механическим воздействиям благодаря монолитному литому блоку и жёсткому кожуху.

Трансформаторы ТСЗЛ поставляются полностью собранными и испытанными, готовыми к немедленному подключению.

Основные комплектующие

Каждый трансформатор ТСЗЛ поставляется в сборе с защитным кожухом и полным комплектом устройств.

• Литой блок обмоток ВН и НН — эпоксидный компаунд с кварцевым наполнителем, уровень частичных разрядов ≤ 10 пКл.
• Магнитопровод — из холоднокатаной электротехнической стали с жаростойким покрытием.
• Защитный металлический кожух — сталь 1,5–2 мм, порошковая покраска, степень IP21 (IP31 опционально), вентиляционные жалюзи, дверцы с блокировкой.
• Переключатель без возбуждения (ПБВ) — регулировка напряжения ±2×2,5% от номинала.
• Термодатчики и блок контроля температуры — позисторы РТС в обмотках, предупредительная и аварийная сигнализация с сухими контактами.

Требования к эксплуатации

Эксплуатация ТСЗЛ проводится квалифицированным персоналом в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте целостность кожуха, заземления, надёжность запирания дверей;
• измерьте сопротивление изоляции мегаомметром на 2500 В — не менее 500 МОм;
• убедитесь в свободной циркуляции воздуха через жалюзи;
• проверьте срабатывание термодатчиков и блока контроля.

В процессе работы

• не превышайте допустимые нагрузки, контролируйте температуру по показаниям блока сигнализации;
• раз в год очищайте вентиляционные жалюзи от пыли;
• немедленно отключите трансформатор при аварийном сигнале перегрева.

Безопасность и эксплуатационные преимущества

ТСЗЛ созданы для объектов, где требования пожарной безопасности и защиты персонала имеют первостепенное значение.

• Электробезопасность — кожух IP21 исключает случайное прикосновение, двери с блокировкой;
• Пожаробезопасность — литой эпоксидный блок самозатухает, не горит и не выделяет дыма;
• Взрывобезопасность — отсутствие масла полностью снимает риск взрыва бака;
• Экологичность — нет масла, не требуется утилизация жидкого диэлектрика;
• Низкий уровень шума — естественное воздушное охлаждение без вентиляторов.

«ТСЗЛ — это идеальный баланс между защитой и надёжностью. Мы объединили лучшие свойства литой изоляции и заводского кожуха. Каждый кожух проходит проверку на степень защиты IP, а литые обмотки — рентгенографический контроль на отсутствие пустот».
Главный технолог завода

Техническое обслуживание

Обслуживание ТСЗЛ минимально и включает в основном очистку кожуха и контроль контактов.

Виды и периодичность

Конструкция, устройство

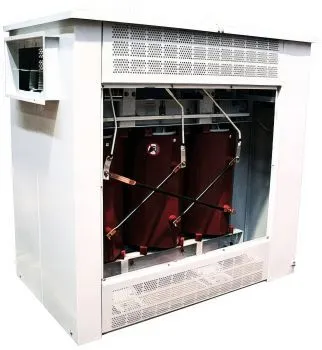

Трансформатор ТСЗЛ состоит из активной части (магнитопровод и литые обмотки), помещённой в стальной защитный кожух с вентиляционными жалюзи. Обмотки выполнены в виде монолитных эпоксидных блоков, устойчивых к внешним воздействиям.

Литой блок и кожух

Дверцы кожуха закрываются на замок и могут быть оборудованы концевыми выключателями для блокировки подачи напряжения при открывании. Вентиляционные жалюзи расположены снизу и сверху для естественной конвекции.

Собственное производство

Завод выполняет полный цикл изготовления ТСЗЛ: от намотки обмоток до сборки в кожухе и финальных испытаний.

• раскрой и шихтовка магнитопровода;
• намотка обмоток с последующей вакуумной заливкой эпоксидным компаундом;
• рентгенографический контроль литых блоков на отсутствие пустот;
• сварка и покраска защитного кожуха с вентиляционными жалюзи;
• сборка активной части в кожух, монтаж термодатчиков, испытания на нагрев и электрическую прочность.

«Мы гордимся тем, что производим ТСЗЛ на собственной линии вакуумной заливки. Это позволяет нам гарантировать отсутствие дефектов в литой изоляции и стабильность характеристик на протяжении всего срока службы».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТСЗЛ мощностью от 16 до 3150 кВА, напряжением до 35 кВ.

Полный перечень моделей с габаритными размерами кожуха и весом предоставляется по запросу.

Расшифровка маркировки

Маркировка на примере ТСЗЛ-160/10-0,4 У3:

• Т — трёхфазный трансформатор;
• С — сухой, с естественным воздушным охлаждением;
• З — защищённое исполнение, в металлическом кожухе;
• Л — литая изоляция обмоток (эпоксидный компаунд);
• 160 — номинальная мощность, кВА;
• 10 — класс напряжения обмотки ВН, кВ;
• 0,4 — номинальное напряжение обмотки НН, кВ;
• У3 — климатическое исполнение.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТСЗЛ перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку литой изоляции и степени защиты кожуха.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. При обнаружении заводских дефектов завод обязуется выполнить ремонт или замену оборудования.

Гарантия действительна при соблюдении правил монтажа и эксплуатации в соответствии с ПТЭЭП и руководством завода-изготовителя.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и напряжение ВН/НН;
• климатическое исполнение;
• требуемый класс нагревостойкости (F или H);
• степень защиты кожуха (IP21 или IP31);
• дополнительные опции (смотровые окна, кабельные вводы, блокировка дверей).

Инженеры завода подготовят коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать трансформатор ТСЗЛ с учётом архитектурных ограничений и требований пожарной безопасности. Мы предложим решение, которое обеспечит максимальную защиту и минимальные эксплуатационные затраты.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Стандартные модели изготавливаются за 4–6 недель. Нестандартные проекты — по согласованию.

«ТСЗЛ — это выбор тех, кто ценит безопасность и не хочет идти на компромиссы. Мы даём гарантию на литую изоляцию и кожух, обеспечивая спокойствие наших клиентов на десятилетия».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация ТСЗЛ регламентируются следующими документами:
